多子流程使用不同启动参数

1.场景介绍

以父流程测试、子流程测试为例，讲解在父流程中选配子流程参与者为多人，根据参与者个数发起多条子流程。

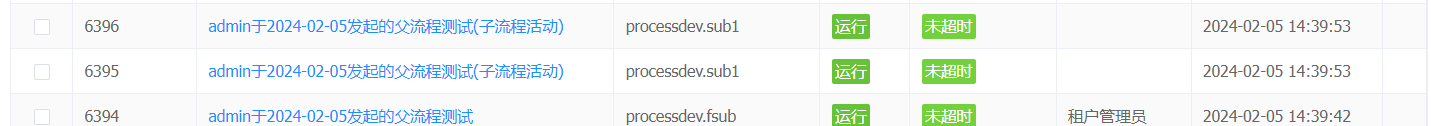

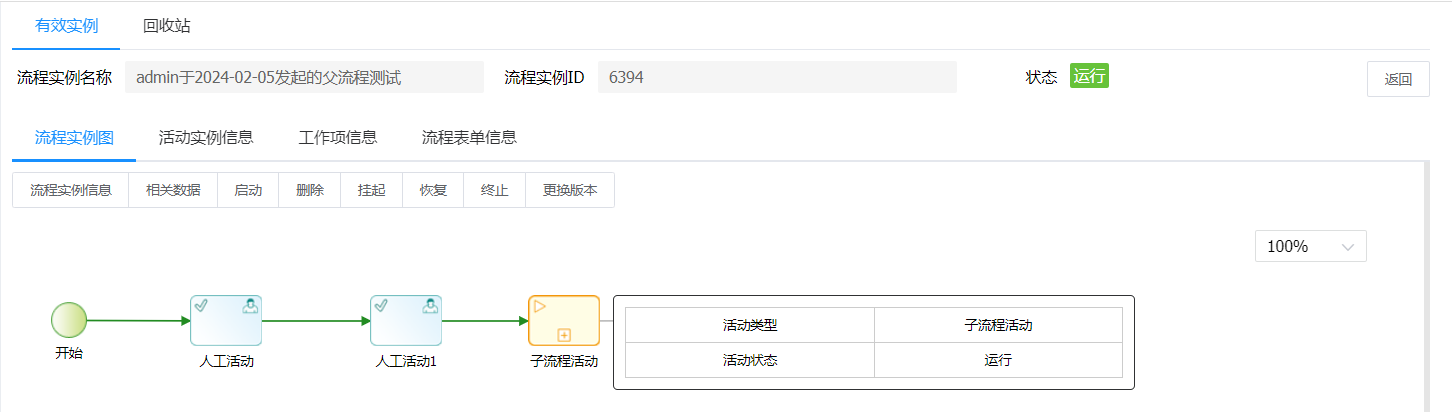

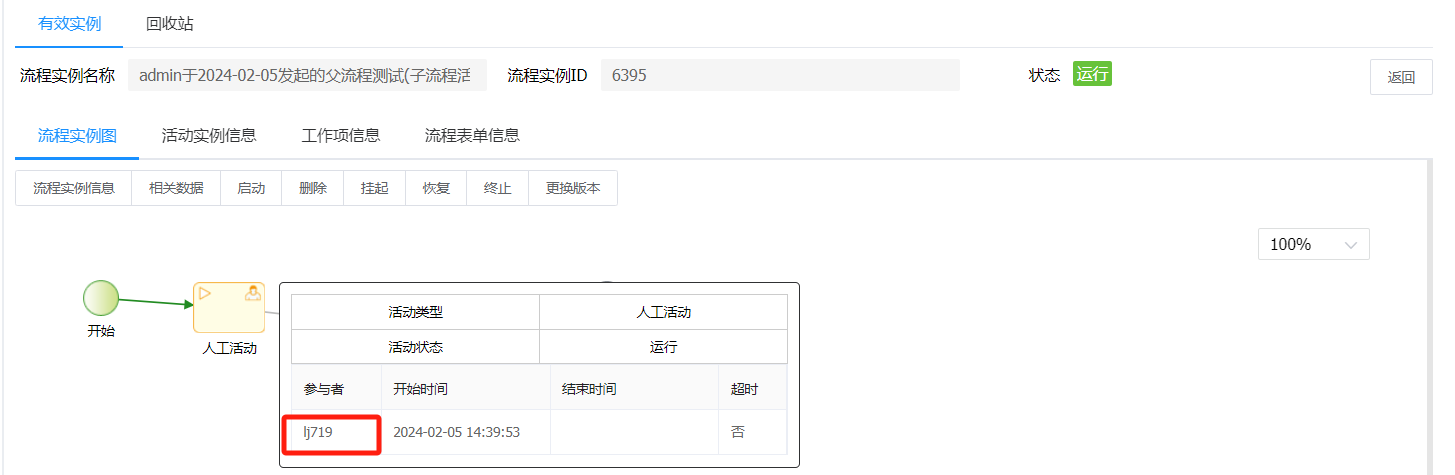

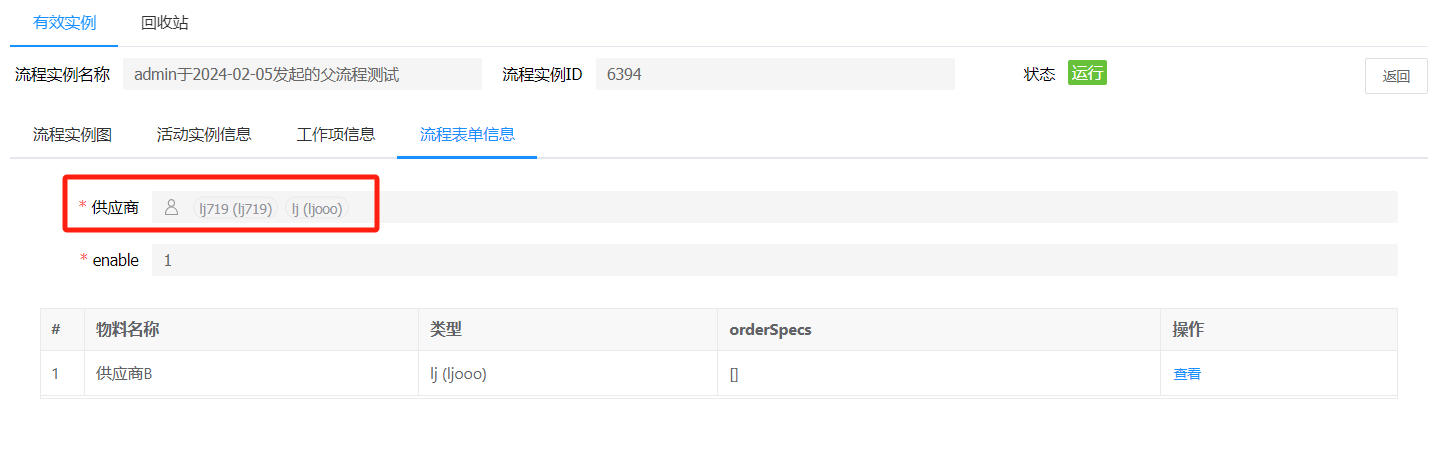

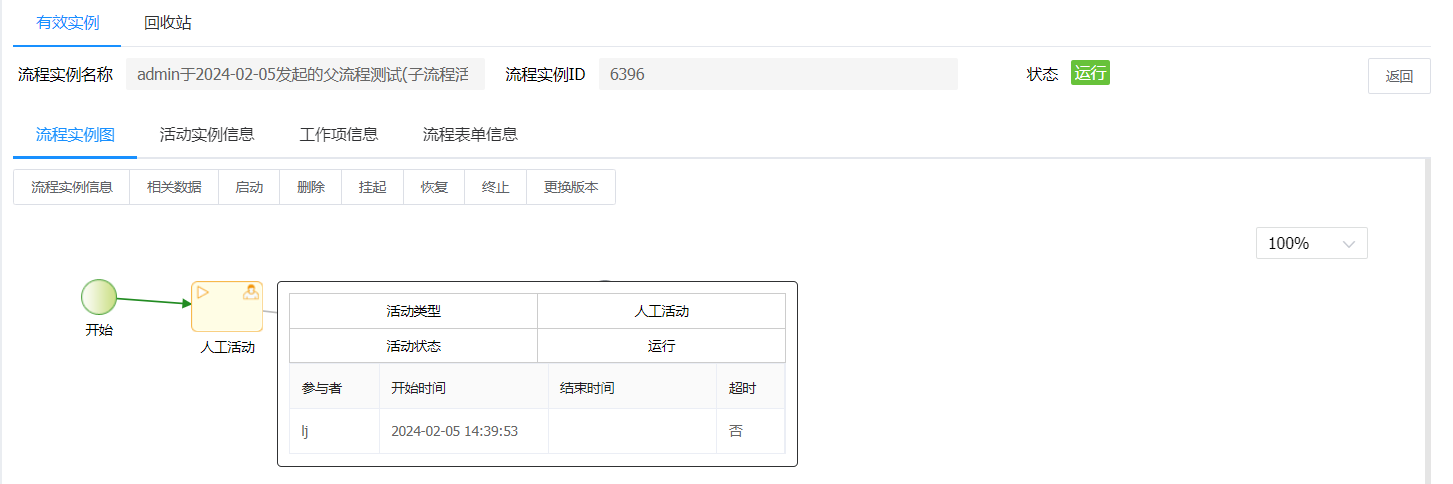

2.效果展示

3.实现思路

在父流程表单中引用选人组件，并在高级设置中开启流程参与者作为相关数据传递给子流程，父流程开启多子流程策略将被迭代元素的值传给子流程参数。

4.操作步骤

4.1 设置选人组件

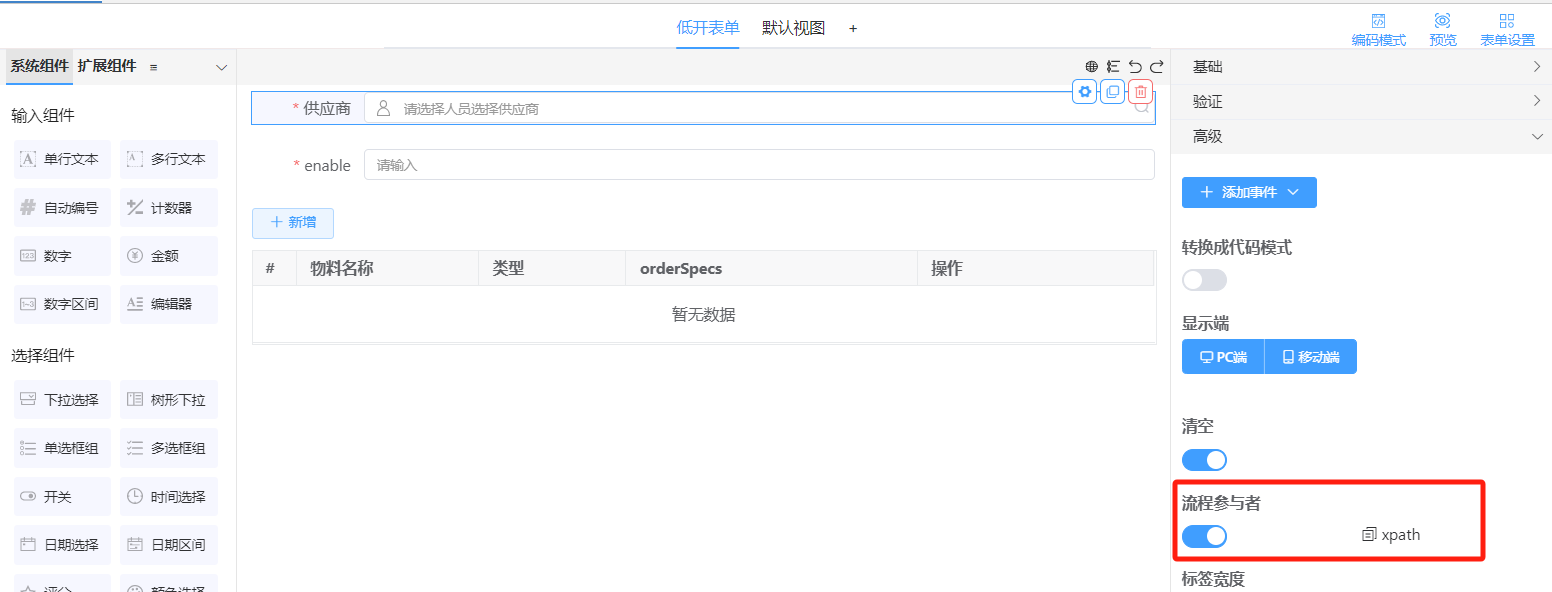

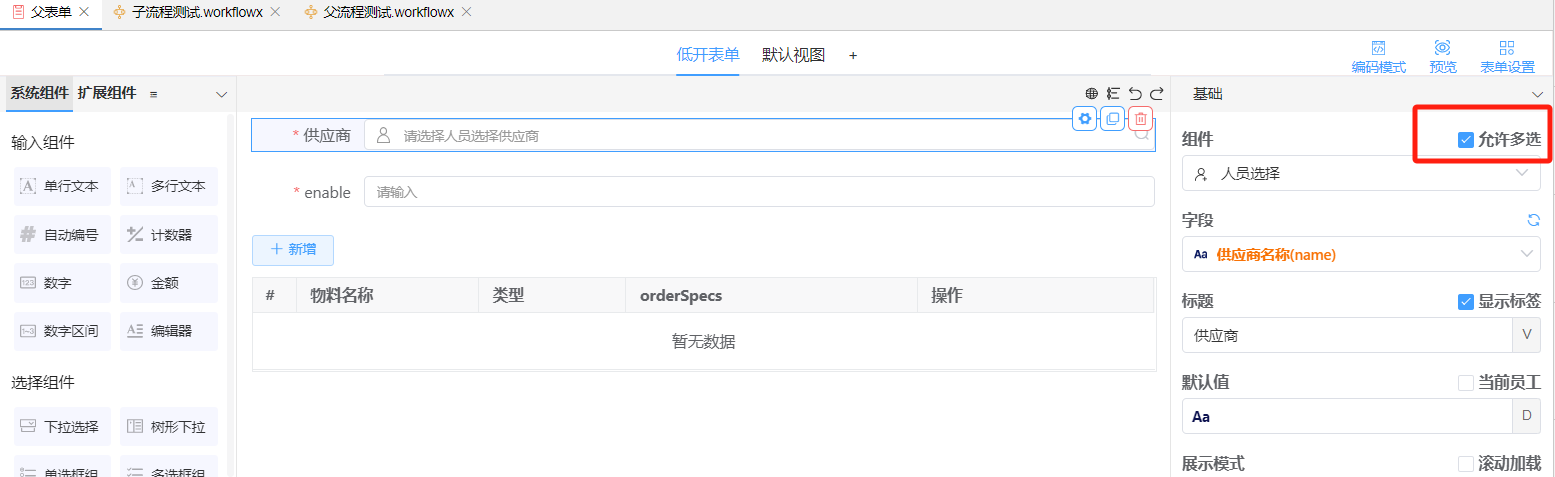

• 设置选人组件，并在高级设置中开启流程参与者选项



4.2 设置子流程活动

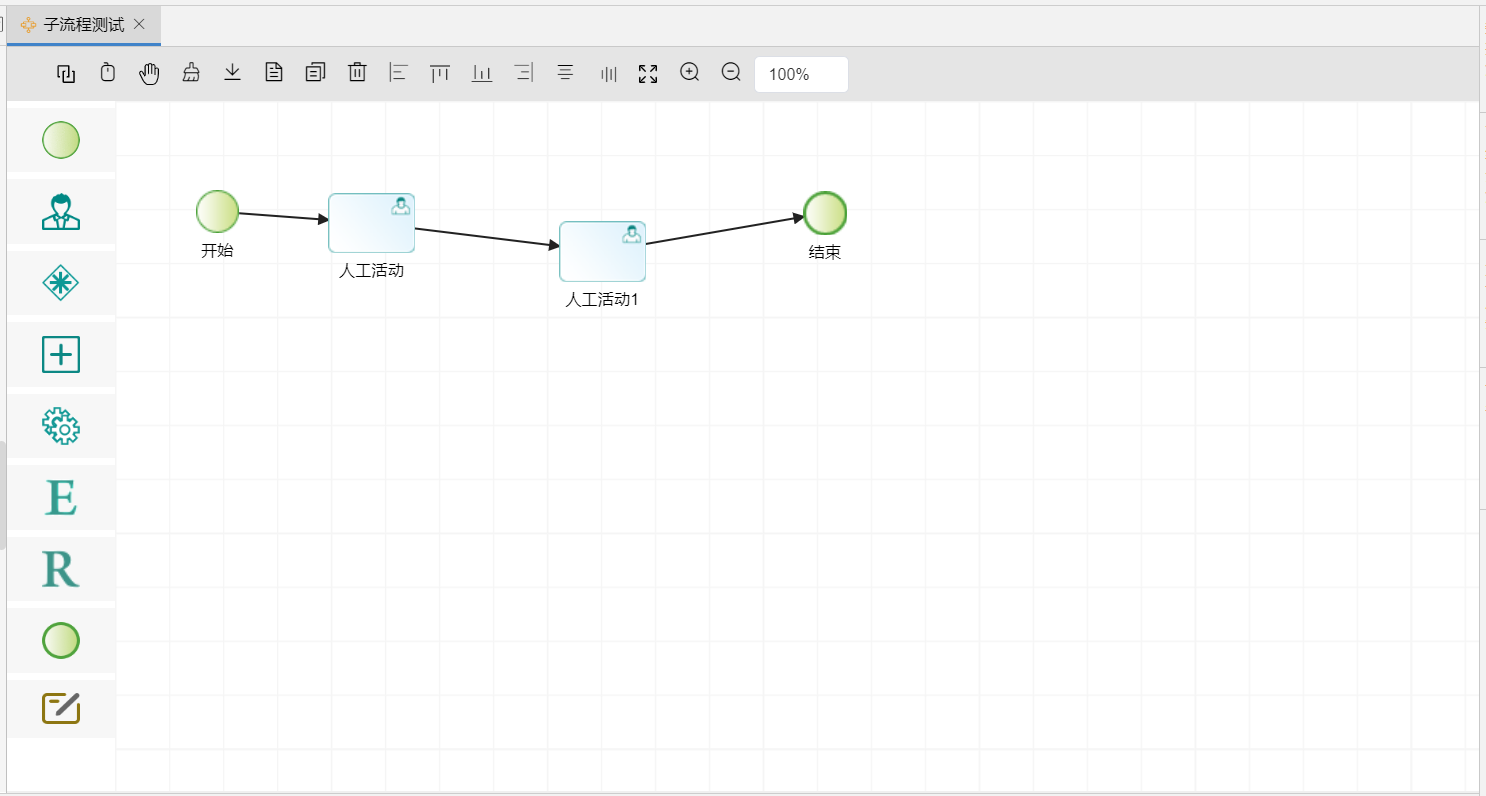

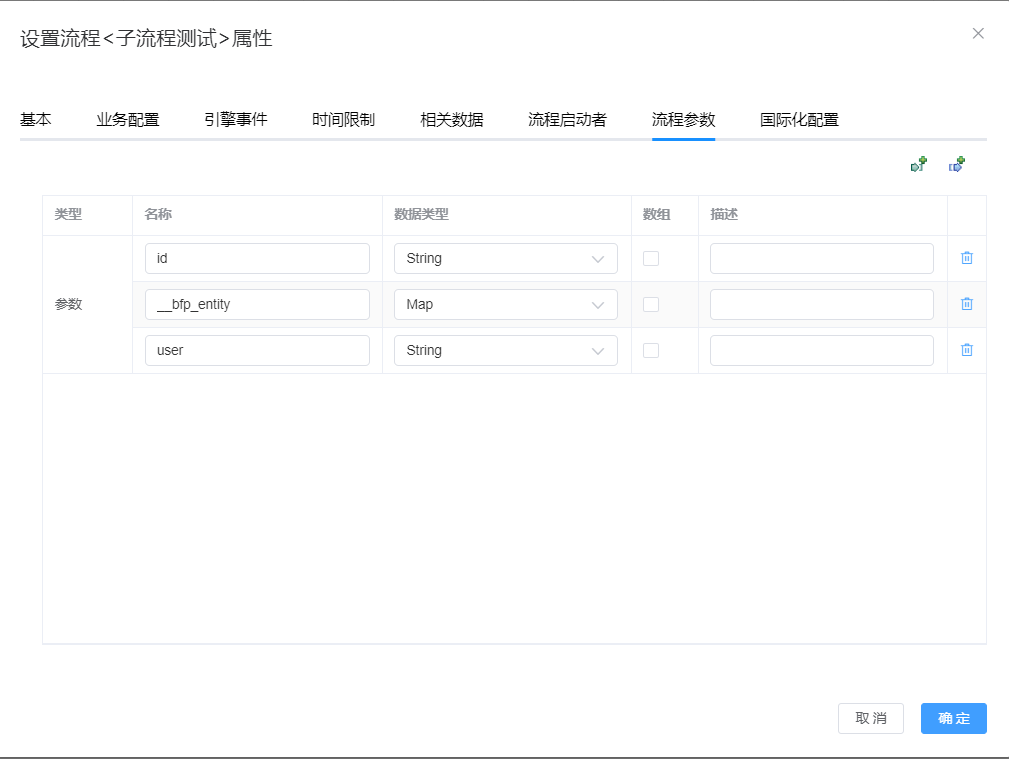

创建子流程，双击流程页面空白处，打开属性设置，点击流程参数tab页，设置流程参数。

如上图所示，id为父流程中所传递的父流程表单实体主键id，__bfp_entity为父流程中表单的formData对象实体，user为父流程中所选参与者对象，参数类型为string。

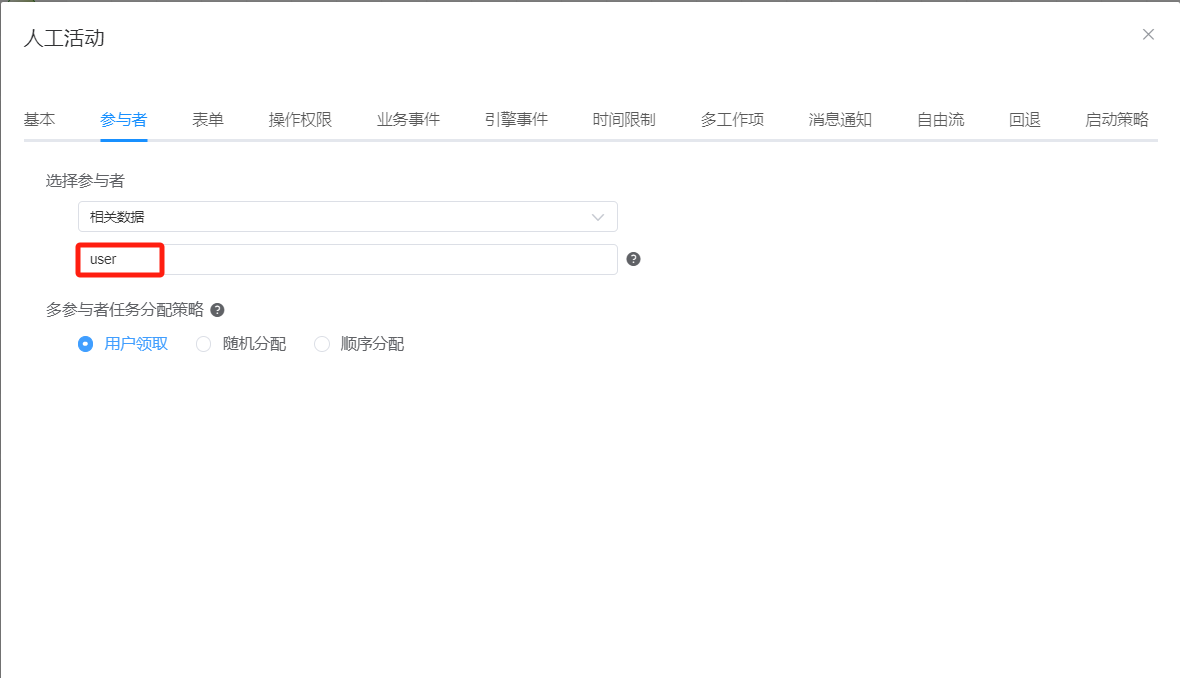

双击打开流程发起环节人工活动，点击参与者tab页，选择相关数据选项，输入流程参数user作为发起环节参与者。点击确认，保存流程即完成子流程配置。

4.3设置父流程活动

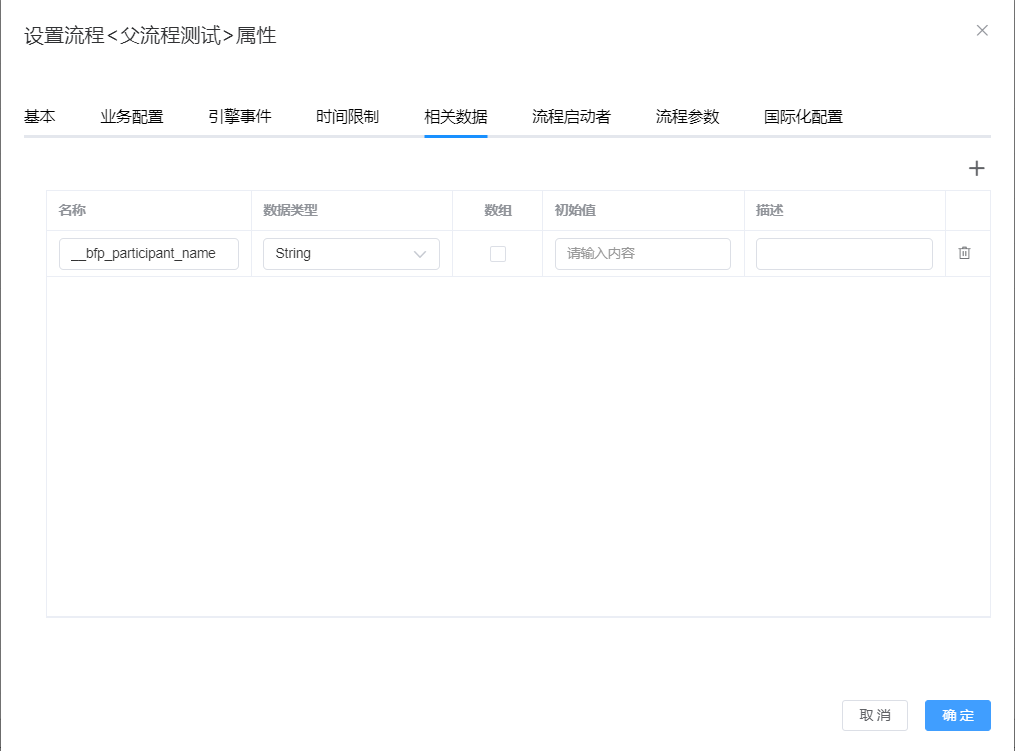

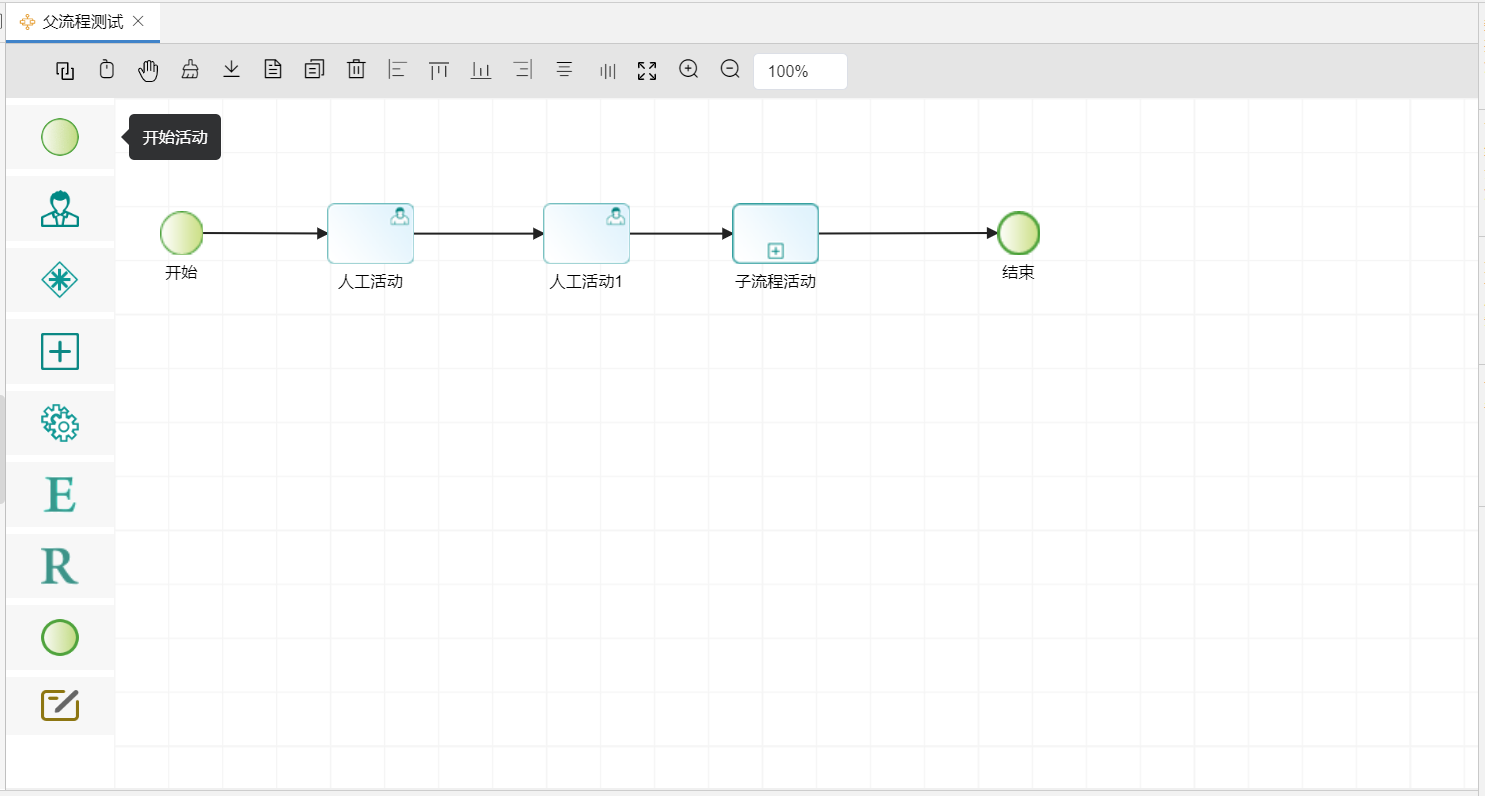

创建父流程，双击流程空白处，点击相关数据tab页，添加相关数据，将父流程表单中复制的xpath值粘贴在相关数据名称中，类型为string。

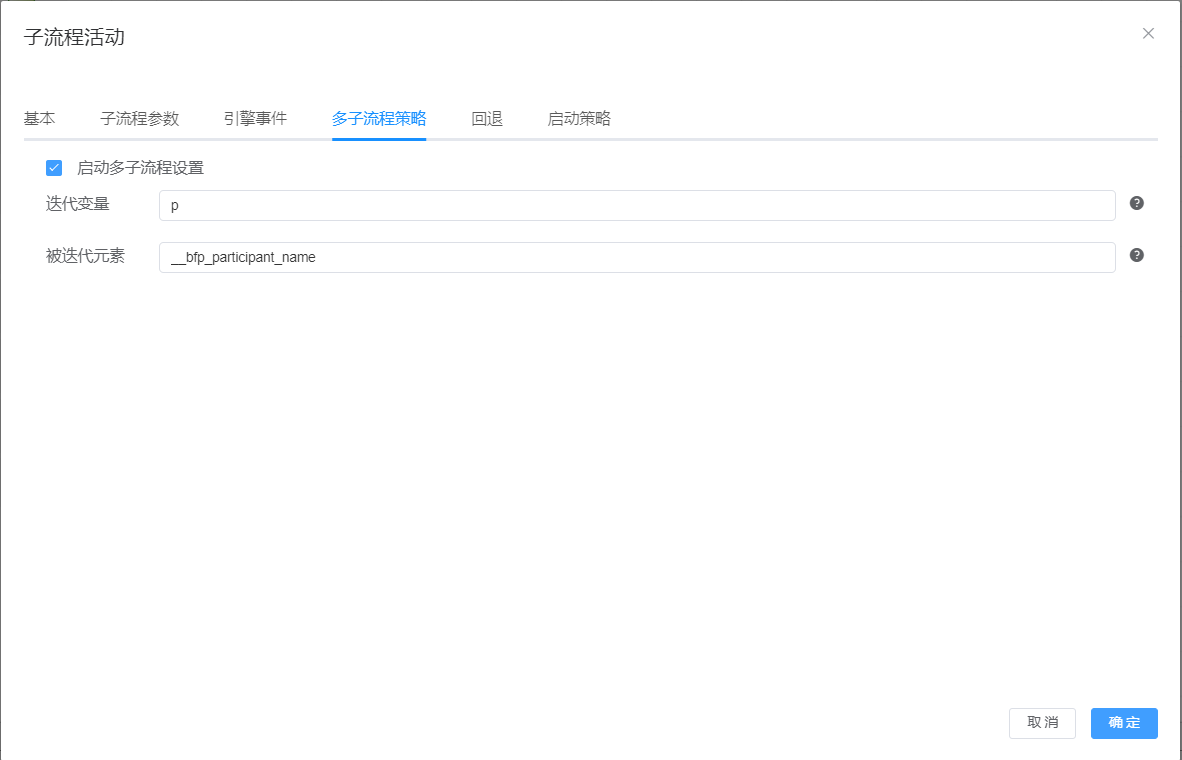

点击确认，双击子流程组件打开子流程配置，点击子流程策略配置tab页，选择启动多子流程策略，被迭代元素输入框中粘贴进父流程表单中的xpath值，迭代元素可自定义，这里定义为p。

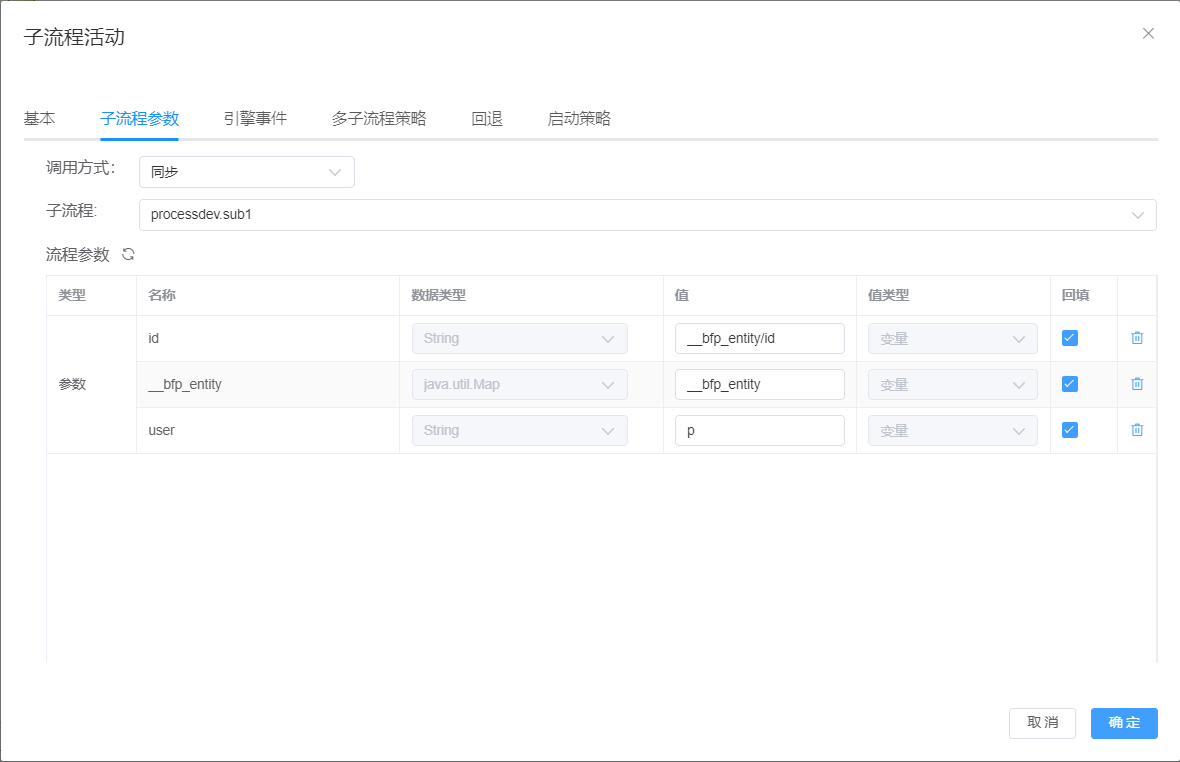

切换至子流程参数配置页，选择刚刚创建的子流程，为子流程配置参数，子流程中的id赋值当前表单实体中id值，用__bfp_entity/id表示（__bfp_entity即为表单中的formData），子流程中的__bfp_entity赋值为__bfp_entity，子流程中参数user的值为p，三个参数皆勾选回填。点击确定，保存流程即完成多子流程多任务配置。
